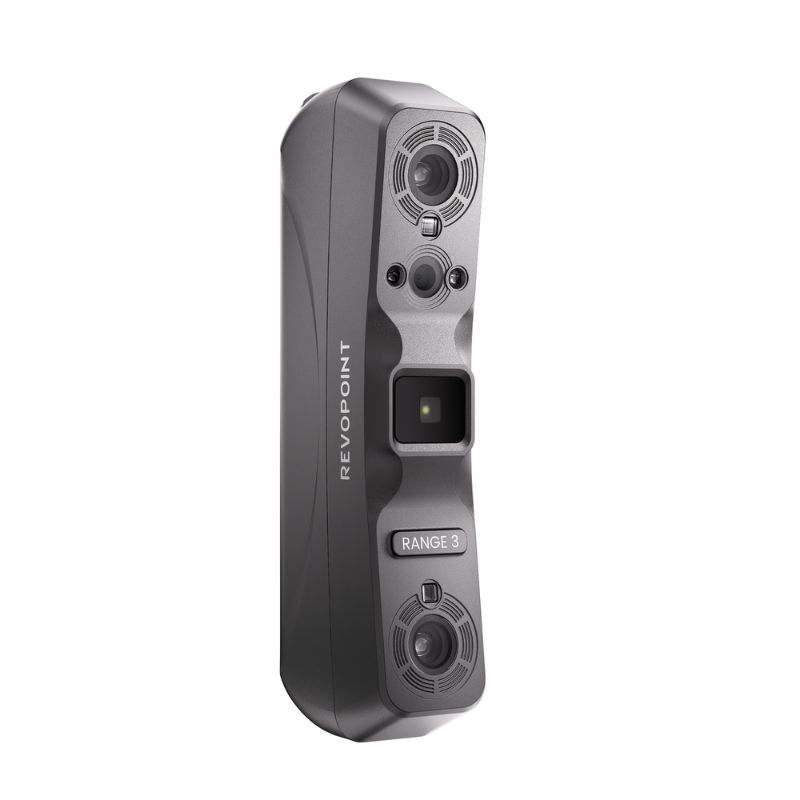

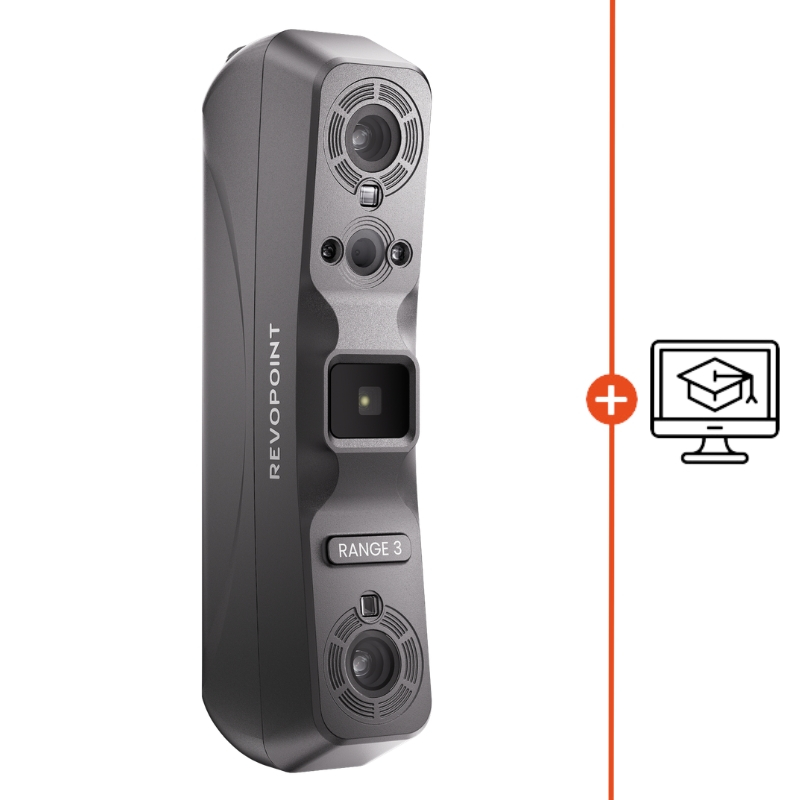

Revopoint Range 3

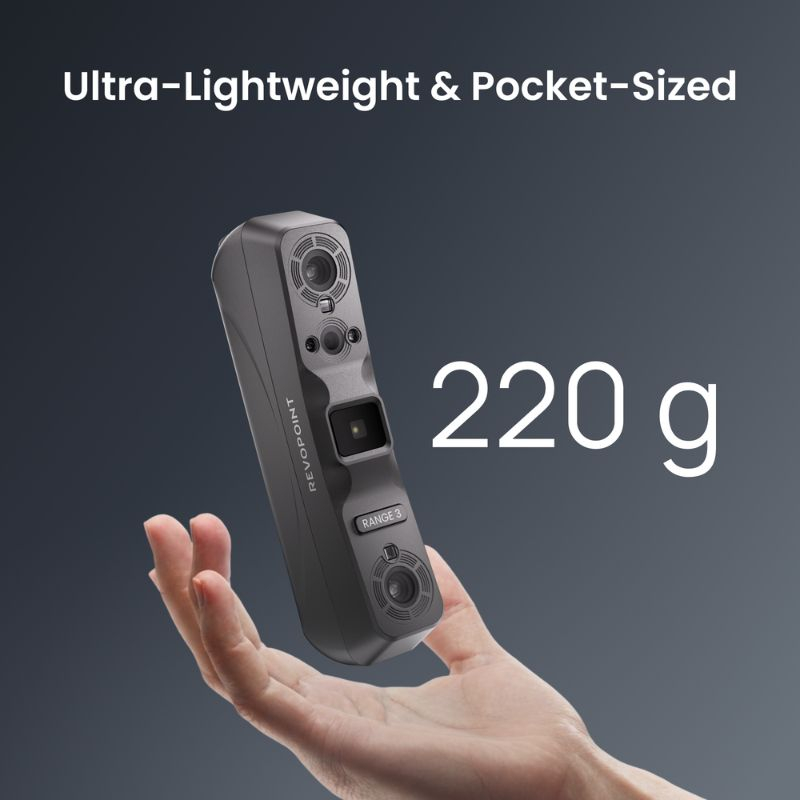

Revopoint Range 3: de betaalbare draagbare scanner voor grote objecten

De Revopoint Range 3 is ontworpen om objecten van verschillende formaten te scannen, van componenten tot grote onderdelen. De technologie met VCSEL-infraroodgestructureerd licht legt de geometrie van oppervlakken vast met een snelheid van 20 tot 30 beelden per seconde.

Het brede scanveld bestrijkt tot 687 × 672 mm op een afstand van 1.000 mm, waardoor sculpturen, meubels en apparatuur eenvoudiger kunnen worden gescand. Met een volumetrische nauwkeurigheid van 0,05 mm + 1 mm × L (m), Wi-Fi 6 en kleurregistratie is de scanner geschikt voor 3D-modellering, reverse engineering en digitale reproductie van grote onderdelen.

Revopoint Range 3: scantechnologie, nauwkeurigheid en mobiliteit

VCSEL-infraroodgestructureerd licht

De Revopoint Range 3 gebruikt een VCSEL-infraroodlichtbron die een gestructureerd patroon op het oppervlak van het object projecteert. De camera's analyseren dit patroon om de driedimensionale geometrie te reconstrueren.

Deze technologie is bijzonder geschikt voor het scannen van grote oppervlakken en omvangrijke objecten. De scansnelheid bedraagt 20 tot 30 beelden per seconde, zodat oppervlakken efficiënt kunnen worden vastgelegd terwijl de scanner wordt verplaatst.

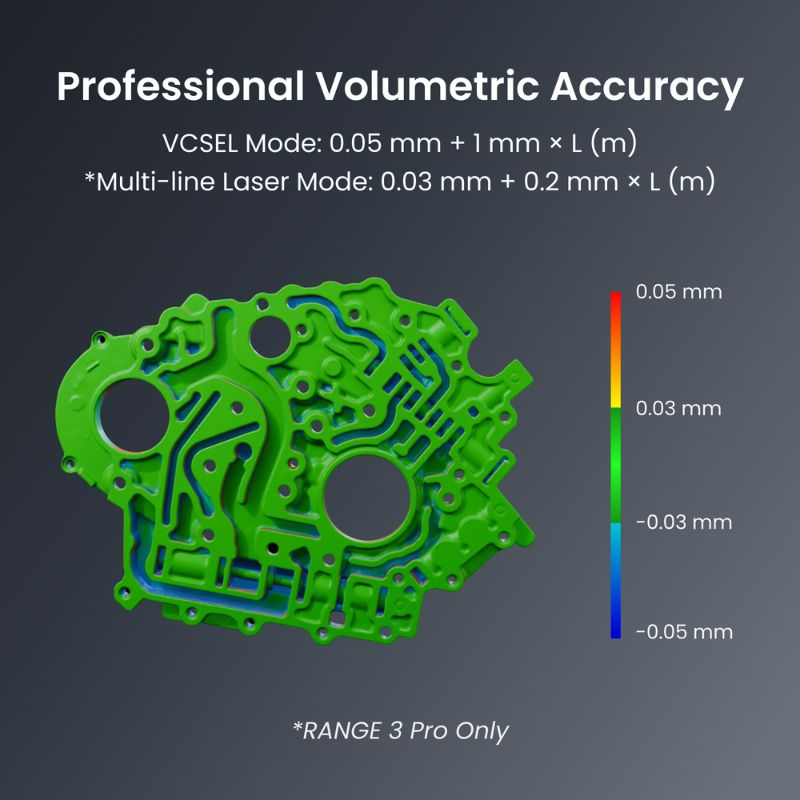

Volumetrische nauwkeurigheid van 0,05 mm + 1 mm × L

De Range 3 biedt een volumetrische nauwkeurigheid van 0,05 mm + 1 mm × L (m), waarbij L staat voor de lengte van het object in meters. Deze waarde helpt de mogelijke afwijking bij een onderdeel van bepaalde afmetingen in te schatten.

Deze waarde moet worden onderscheiden van de scanresolutie en de nauwkeurigheid van een afzonderlijk punt. Bij reverse-engineering- of modelleringsprojecten hangt het resultaat ook af van het oppervlak, de tracking en de scanomstandigheden.

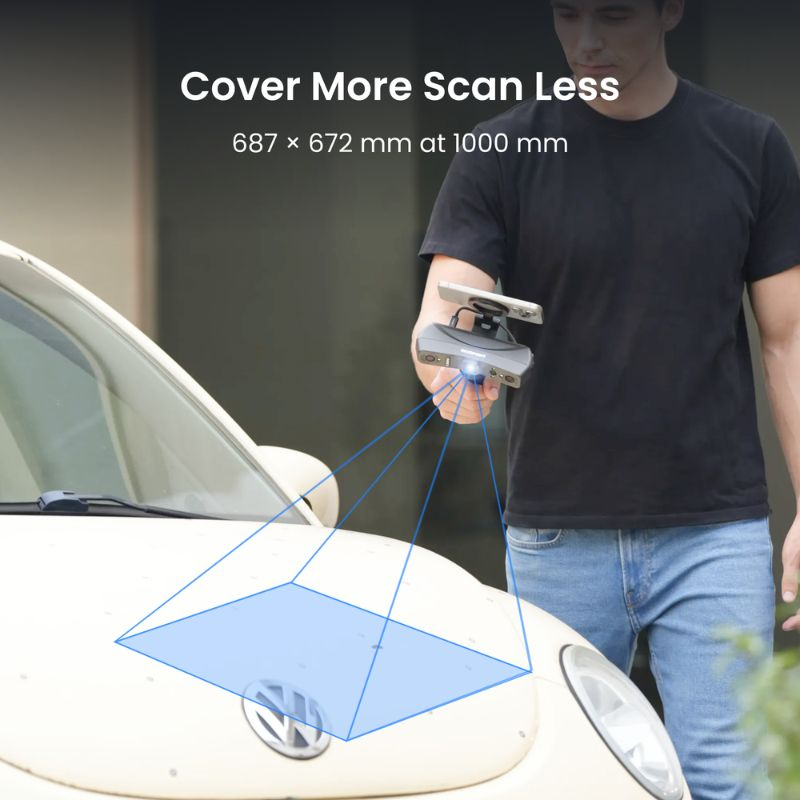

Breed scanveld tot 687 × 672 mm

Op een afstand van 1.000 mm bestrijkt de Range 3 in één opname een gebied van maximaal 687 × 672 mm. Dit brede scanveld maakt het eenvoudiger om meubels, sculpturen en grote apparaten te scannen en beperkt het aantal bewegingen rond het object.

Op kortere afstand wordt het vastgelegde gebied kleiner: 113 × 134 mm op 200 mm, zodat ook specifieke zones kunnen worden gescand.

Wi-Fi 6 voor meer bewegingsvrijheid

Met Wi-Fi 6 kan de Range 3 worden gebruikt zonder een permanente USB-verbinding met de computer. Dit is handig wanneer u rondom een groot onderdeel moet bewegen of moeilijk verplaatsbare apparatuur wilt scannen.

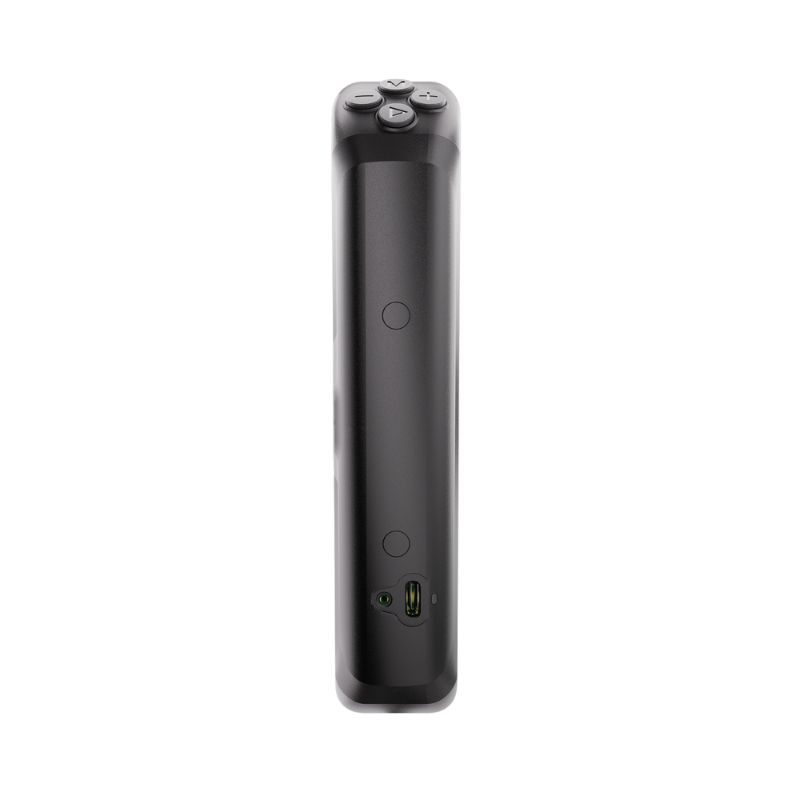

De scanner kan ook via USB-C worden gevoed of met een compatibele batterijgreep die afzonderlijk verkrijgbaar is. De standaardset bevat de scanner, een USB-C-naar-USB-C-kabel van 2 m en een kalibratieplaat.

Revopoint Range 3: 9 kenmerken voor 3D-scannen

Scanvolume tot 4 × 4 × 4 m

De Range 3 kan objecten scannen met een minimaal volume van 30 × 30 × 30 mm en maximale afmetingen van 4 × 4 × 4 m. Dit brede bereik komt tegemoet aan uiteenlopende behoeften, van het vastleggen van componenten tot het inmeten van grote onderdelen.

De juiste werkafstand kiezen en een stabiele tracking behouden blijven essentieel om de verschillende gebieden uit te lijnen en een consistent 3D-model te verkrijgen.

Scansnelheid van 20 tot 30 beelden per seconde

De scansnelheid van de Revopoint Range 3 ligt tussen 20 en 30 beelden per seconde. Hierdoor kunnen gegevens worden vastgelegd terwijl de scanner rond het object beweegt.

Deze snelheid is geschikt voor het scannen van grote oppervlakken, waarbij dekking en continue tracking belangrijk zijn. De soepelheid van het scannen hangt ook af van de prestaties van de computer en de eigenschappen van het vastgelegde oppervlak.

Werkafstand van 200 tot 1.000 mm

De Range 3 werkt op een afstand van 200 tot 1.000 mm. Hierdoor kan de positie van de scanner worden aangepast aan de grootte van het object en het te scannen gebied.

Een grotere afstand vergroot het gezichtsveld, terwijl een opname van dichtbij een kleiner gebied vastlegt. Binnen deze werkafstand blijven helpt om tijdens het hele scanproces bruikbare gegevens te verkrijgen.

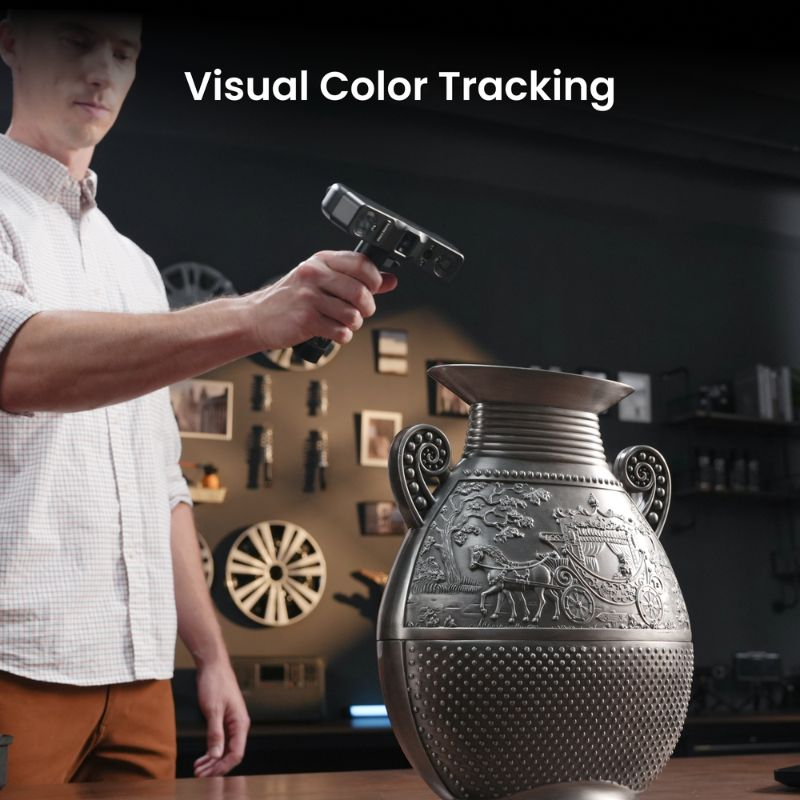

Kleur- en textuurregistratie

Dankzij de RGB-camera van 1,3 megapixel registreert de Range 3 naast de geometrie ook kleuren. Deze informatie maakt het eenvoudiger om modellen met textuur te maken voor visualisatie, documentatie of bepaalde ontwerpprojecten.

Kleurtracking kan ook helpen om opnames uit te lijnen wanneer het object herkenbare patronen heeft. De kwaliteit van de resulterende texturen hangt onder meer af van de verlichting en de eigenschappen van het oppervlak.

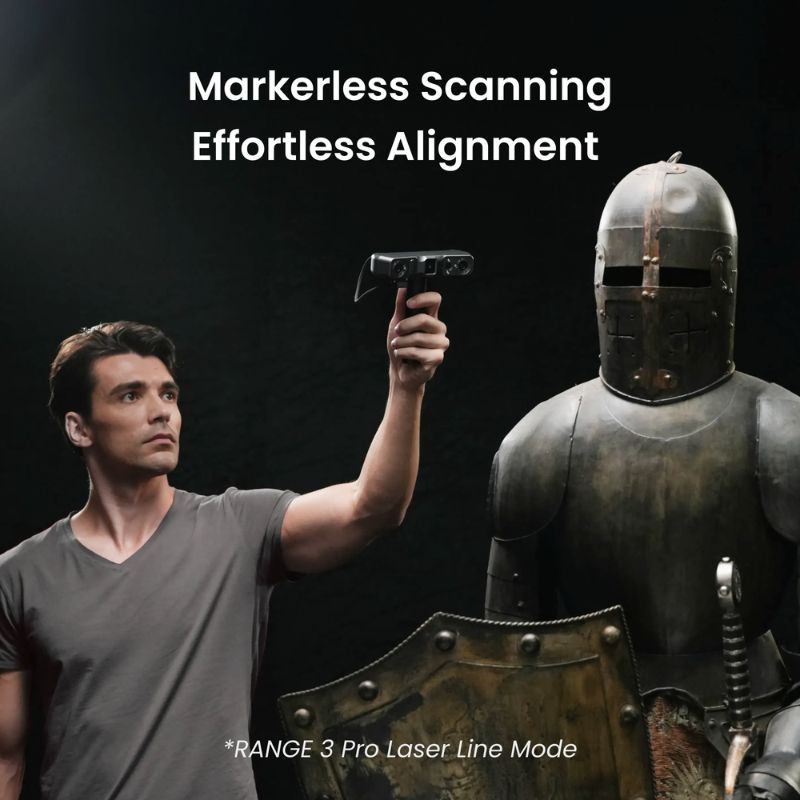

Tracking op basis van geometrische kenmerken

Tracking op basis van kenmerken gebruikt de vormen en reliëfs van het object om opeenvolgende opnames uit te lijnen. Deze methode werkt goed op oppervlakken met voldoende geometrische details.

Bij gladde of weinig gestructureerde objecten kunnen markers de tracking verbeteren. De Range 3 ondersteunt ook kleur- en markertracking, zodat de uitlijnmethode kan worden aangepast aan de eigenschappen van het gescande onderdeel.

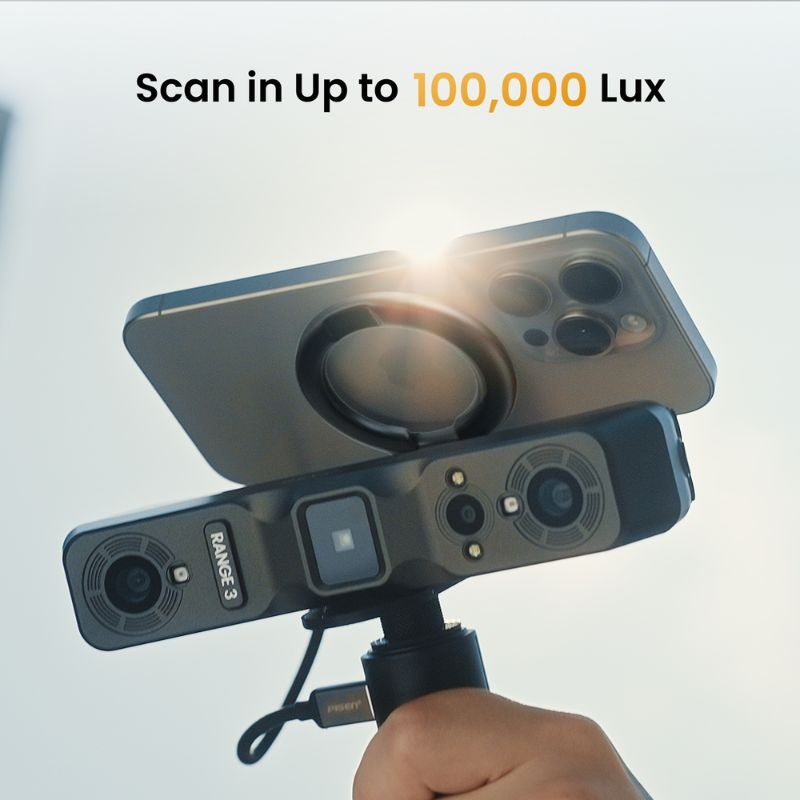

Buitenscans tot 100.000 lux

De Range 3 kan worden gebruikt in omgevingen met een omgevingsverlichtingssterkte van minder dan 100.000 lux. Hierdoor zijn buitenscans mogelijk, bijvoorbeeld van apparatuur of objecten die te groot zijn om naar een werkplaats te verplaatsen.

Bij de voorbereiding van de scan moet nog steeds rekening worden gehouden met de lichtomstandigheden. Transparante, glanzende of zeer donkere oppervlakken kunnen ook een specifieke voorbereiding vereisen.

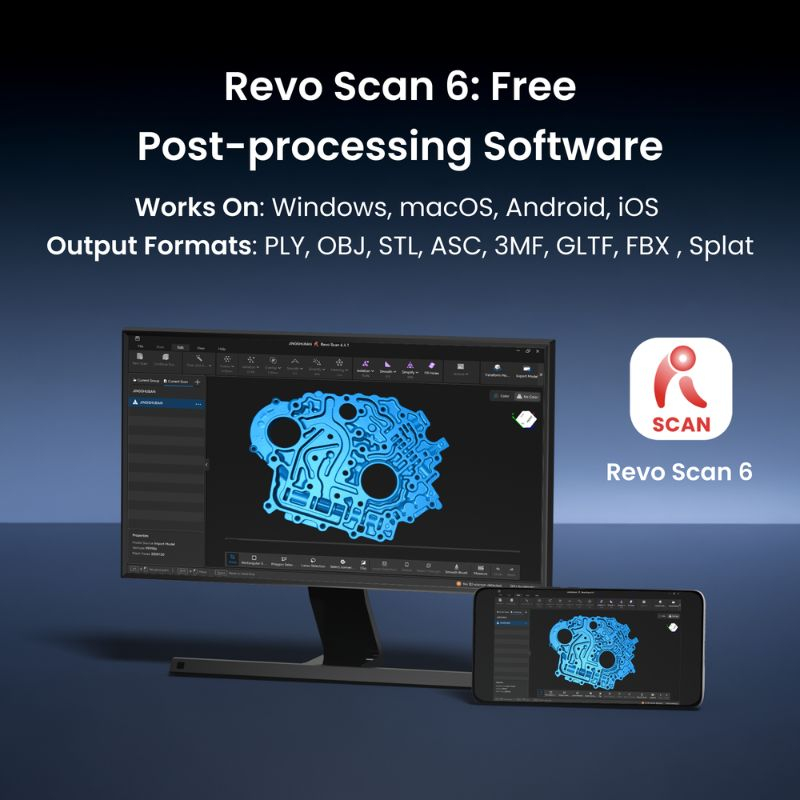

Exportformaten voor 3D-workflows

Gegevens die in Revo Scan 6 zijn verwerkt, kunnen worden geëxporteerd naar verschillende formaten, waaronder STL, OBJ, PLY, 3MF en FBX. De keuze hangt af van het beoogde gebruik: voorbereiding voor 3D-printen, modellering, visualisatie of overdracht naar andere software.

Het opschonen van de mesh en het controleren van de geometrie blijven belangrijke stappen voordat het model opnieuw wordt gebruikt in een ontwerp- of productieproces.

Compatibel met Windows, macOS, Android en iOS

De Range 3 past in een werkomgeving met een compatibele computer of mobiel apparaat. Revo Scan 6 maakt het mogelijk om gegevens vast te leggen, scans uit te lijnen en de puntenwolk te verwerken voordat deze wordt geëxporteerd. Bij gebruik met een computer is het belangrijk de door Revopoint aanbevolen systeemvereisten te controleren.

De beschikbare prestaties beïnvloeden de verwerkingssnelheid, vooral bij projecten met grote hoeveelheden gegevens.

Een eenvoudige standaardset

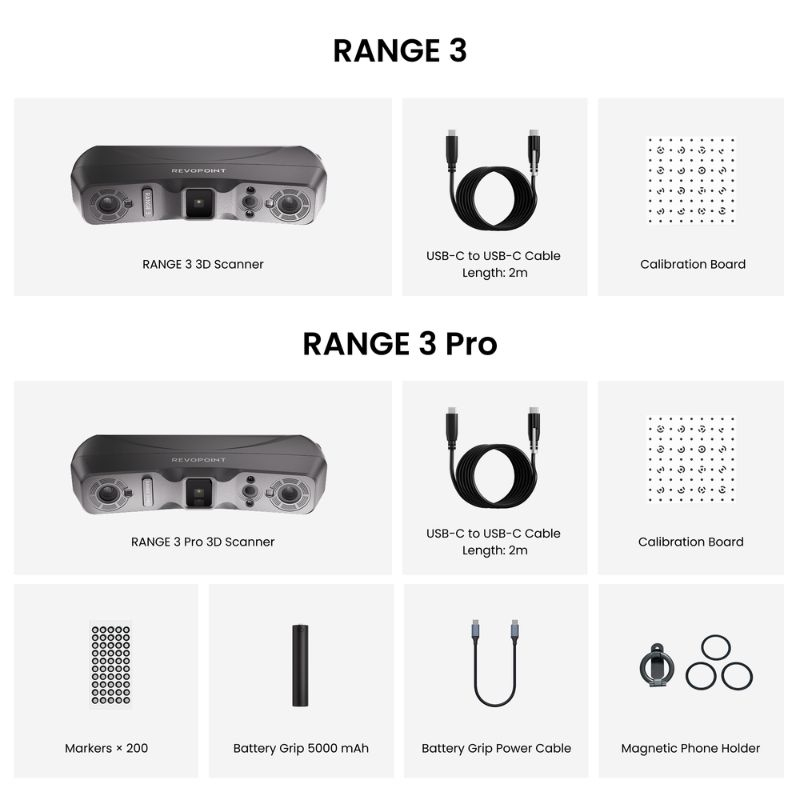

De standaardverpakking bevat de Range 3-scanner, een USB-C-naar-USB-C-kabel van 2 m en een kalibratieplaat. Met deze accessoires kan het apparaat worden voorbereid en aangesloten op compatibele apparatuur.

In tegenstelling tot de Range 3 Pro-set bevat de standaardverpakking geen batterij van 5.000 mAh, voedingskabel, markers of magnetische telefoonhouder. Deze onderdelen moeten afzonderlijk worden aangeschaft als ze nodig zijn voor de beoogde workflow.

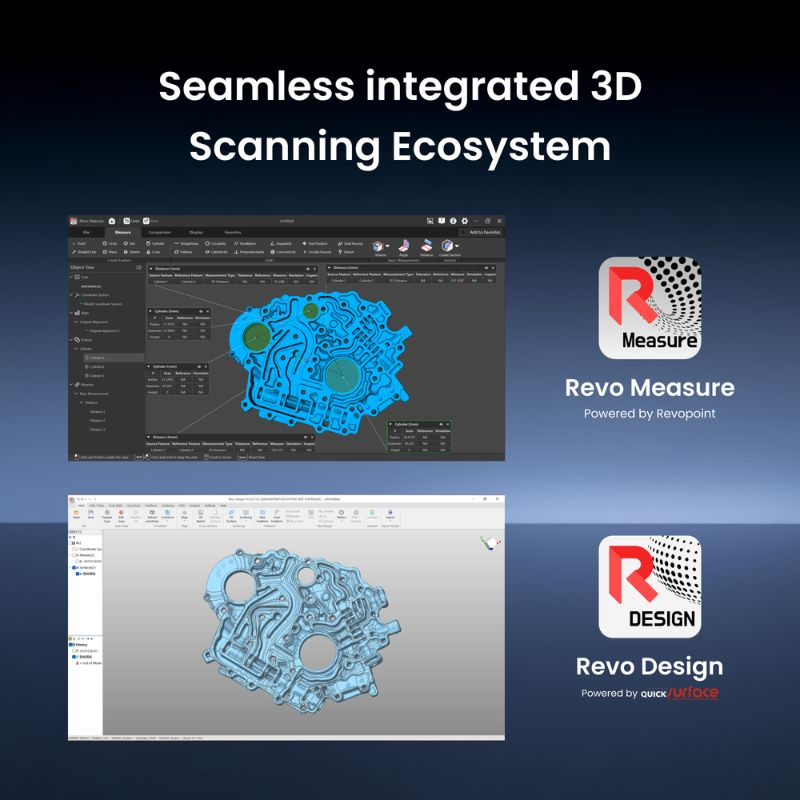

Revopoint Range 3: een software-ecosysteem voor het benutten van 3D-scans

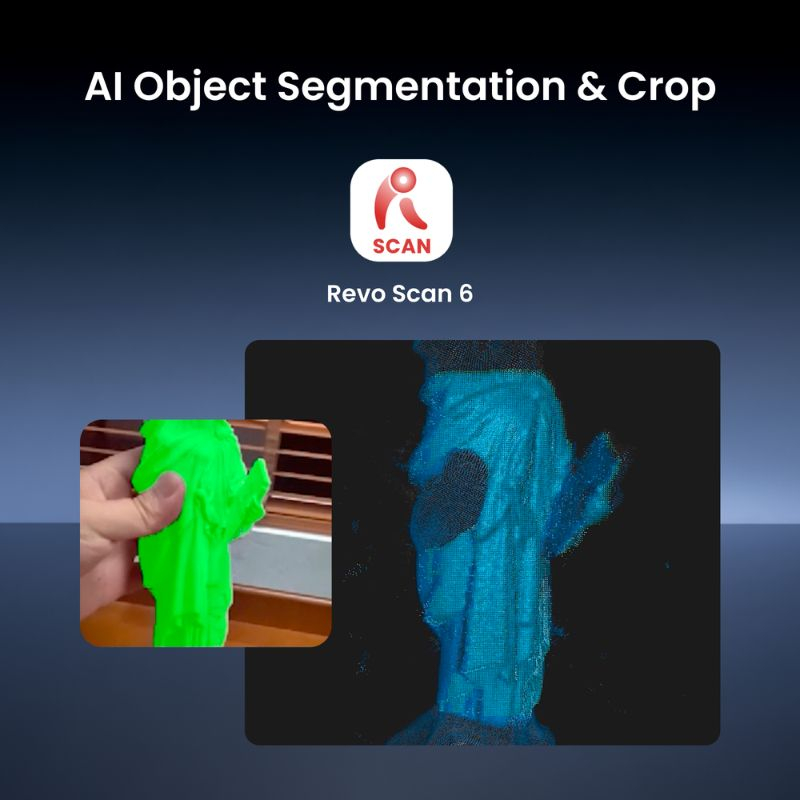

De Revopoint Range 3 maakt gebruik van een softwareomgeving die de overgang van het scannen naar het verwerken van gegevens vereenvoudigt. Met Revo Scan 6 kunnen gegevens worden vastgelegd, opnames worden uitgelijnd, puntenwolken worden verwerkt en exporteerbare meshes worden gegenereerd. Voor reverse-engineeringprojecten biedt Revo Design hulpmiddelen voor geometrische reconstructie en scan-naar-CAD-conversie, afhankelijk van de beschikbare functies en licenties.

Revo Measure is bedoeld voor metingen en dimensionale vergelijkingen van 3D-gegevens. Deze softwareomgeving ondersteunt verschillende stappen, van de eerste scan tot de voorbereiding van een model voor ontwerp of inspectie. Het eindresultaat hangt altijd af van de kwaliteit van de opnames en de uitgevoerde verwerking.

Ons deskundig oordeel over de Revopoint Range 3

De Revopoint Range 3 is een interessante keuze voor gebruikers die grote objecten willen scannen zonder te investeren in een meer gespecialiseerd scansysteem. De belangrijkste voordelen zijn het brede scanveld, de Wi-Fi 6-verbinding en de mogelijkheid om kleuren vast te leggen. De scanner is met name geschikt voor objectmodellering, het reproduceren van vormen en reverse engineering wanneer de vereiste toleranties passen bij de volumetrische nauwkeurigheid.

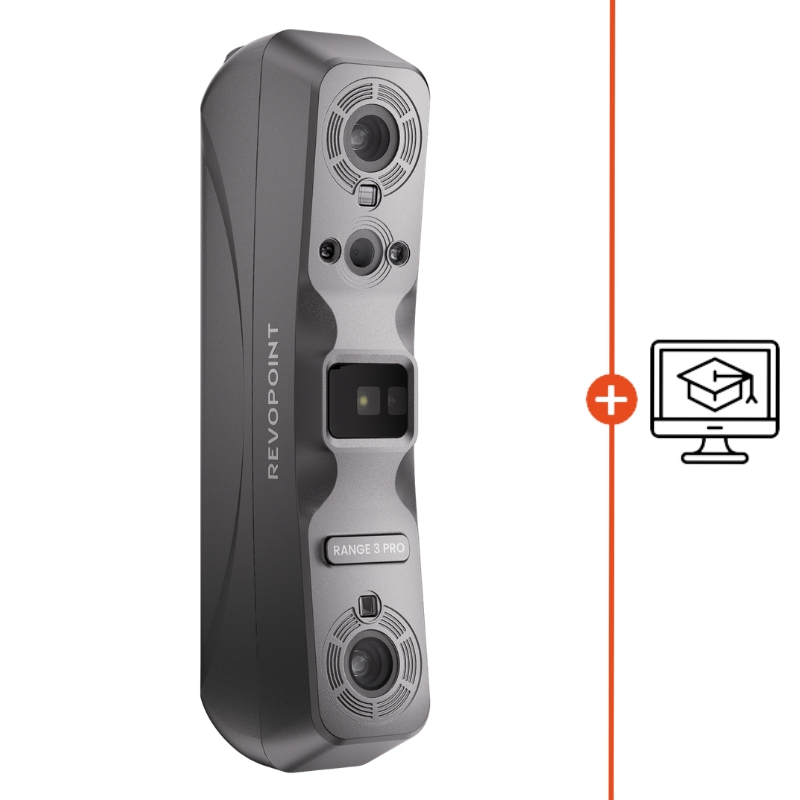

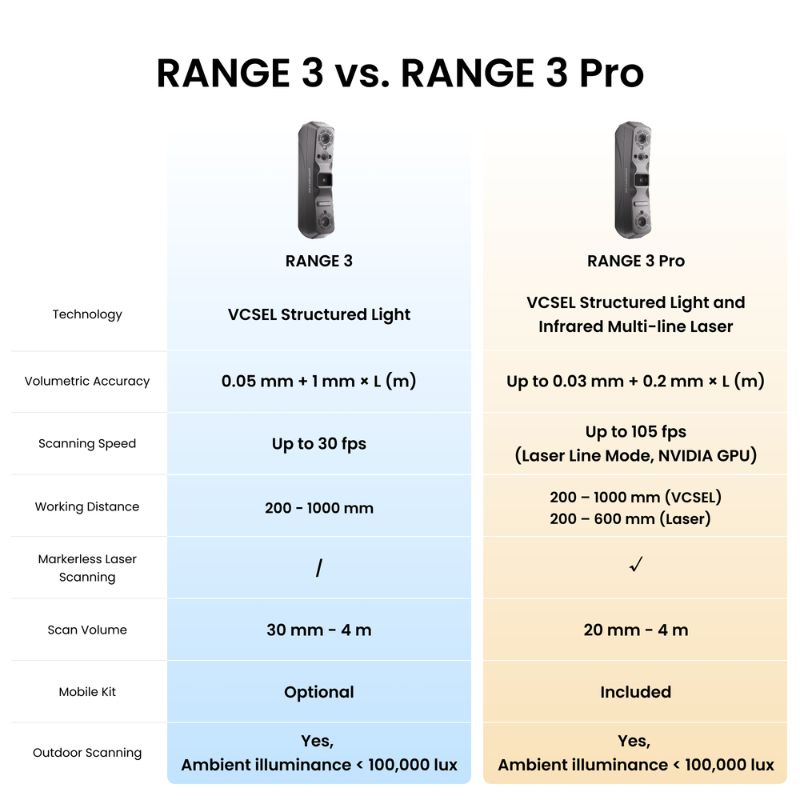

Het is echter belangrijk om deze versie te onderscheiden van de Range 3 Pro: de Range 3 heeft geen 11-lijns infraroodlaser en geen globale markertracking. Voor technische onderdelen die een hogere volumetrische nauwkeurigheid vereisen, is het Pro-model het overwegen waard. Voor het scannen van grote oppervlakken en omvangrijke objecten blijft de Range 3 een sterke keuze.
