De EinScan Trak is een professionele draadloze 3D-scanner die een tracker en een laserscanner combineert. Hij biedt twee werkmodi, drie laserconfiguraties en een volumetrische nauwkeurigheid tot 0,1 mm voor het scannen van objecten van verschillende formaten.
Met een trackingvolume tot 15 m³, een snelheid tot 2.630.000 punten/s en een batterijduur tot 5,5 uur biedt de EinScan Trak veel bewegingsvrijheid voor 3D-scanprojecten.
Volumetrische nauwkeurigheid tot 0,1 mm
Snelheid tot 2.630.000 punten/s
Trackingvolume tot 15 m³
Batterijduur tot 5,5 uur
✨ Exclusief: Bij elke aankoop bieden wij een 2 jaar garantie (ook voor professionals) zodat u het maximale uit uw apparatuur kunt halen.
€ 6.999,17 ex. BTW
Vooraf bestellen
Gratis verzending
💰 Uw aankopen met 0% btw!
👉 Cashback
Deze aankoop levert je € 169,38 op.
Onze experts staan voor u klaar om uw vragen te beantwoorden en advies te geven op info@polyfab3d.com .
Levering binnen 48/72 uur
Voor 13.00 uur besteld. Dezelfde dag verzonden
Gratis bezorging
Gratis bezorging bij jou in de buurt vanaf €39,90
Eersteklas ondersteuning
Onze teams staan klaar om al je vragen te beantwoorden
Meer dan 3500 producten
Een ruime keuze aan producten van de grootste merken

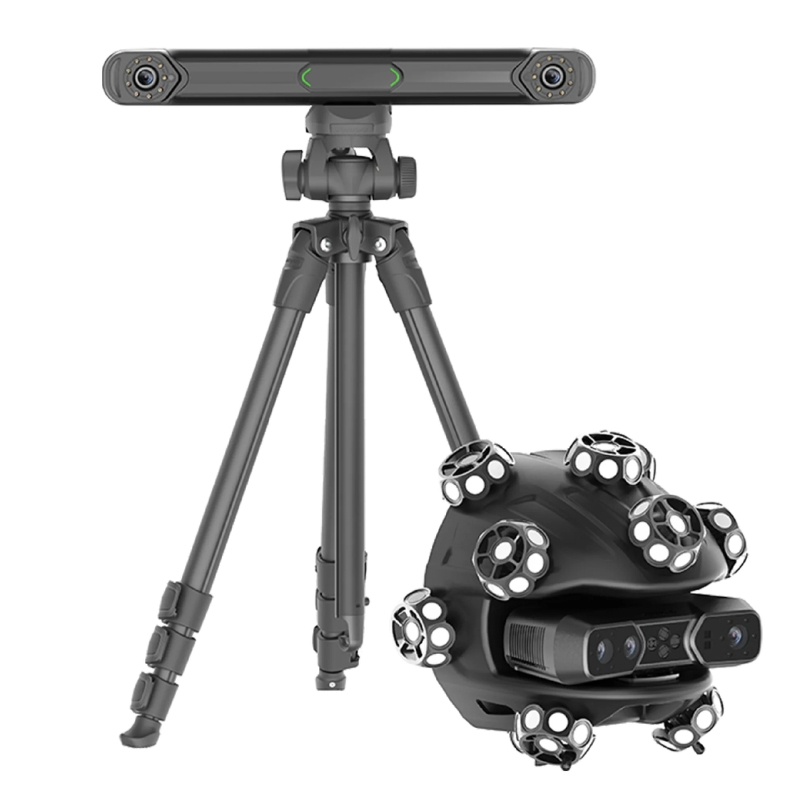

EinScan Trak: 3D-scanner met Shining 3D Tracker
De EinScan Trak is een professionele 3D-scanner voor het efficiënt scannen van objecten van klein tot groot formaat. Het systeem combineert een draadloze tracker met een laserscanner die in verschillende configuraties kan werken, met een volumetrische nauwkeurigheid tot 0,1 mm en een snelheid tot 2.630.000 punten/s.
Dankzij het draadloze en markerloze ontwerp vereenvoudigt de EinScan Trak het scannen van complexe onderdelen en grote objecten. Het trackingvolume bedraagt 15 m³, terwijl de scanner ook zelfstandig kan worden gebruikt voor moeilijk bereikbare zones. Gegevens uit de verschillende modi kunnen binnen hetzelfde project worden gecombineerd.

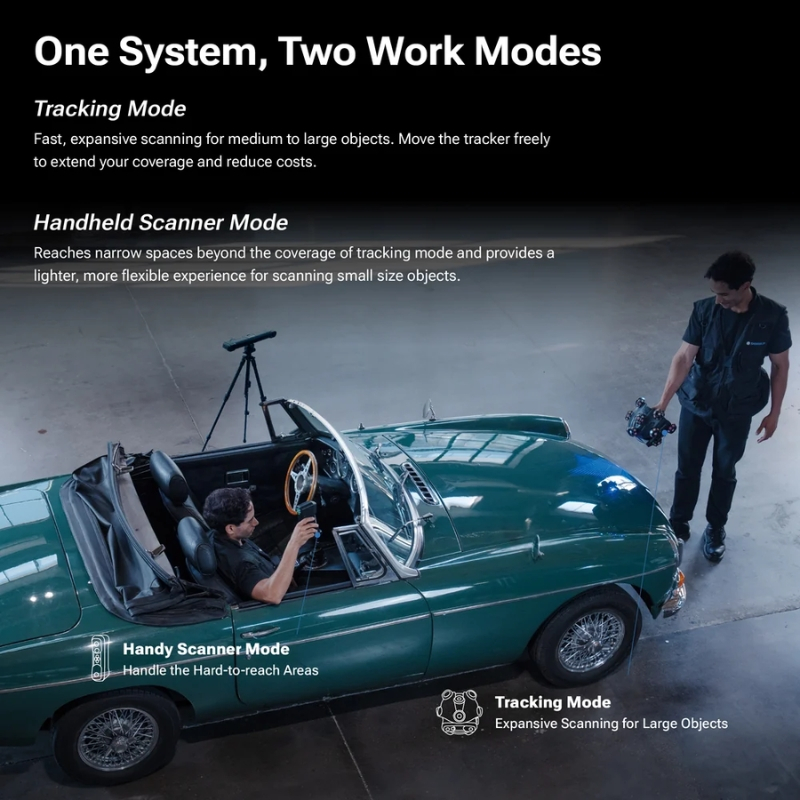

De twee werkmodi van de EinScan Trak
Tracking-modus: dynamische tracking voor 3D-scannen
De Tracking-modus combineert de tracker en scanner voor het scannen van middelgrote tot grote objecten. Het systeem biedt een trackingvolume tot 15 m³ en een trackingafstand van 800 tot 4.000 mm.
In veel situaties is ook markerloos scannen mogelijk, terwijl de positie van de scanner wordt gevolgd.
Handscannermodus: meer vrijheid op moeilijk bereikbare plaatsen
In de handscannermodus wordt de scanner losgemaakt van het bolvormige frame en werkt hij onafhankelijk van de tracker. Deze configuratie is bijzonder geschikt voor kleine tot middelgrote objecten en moeilijk bereikbare zones.
Uitlijning via markers, geometrie of automatisch is mogelijk, zonder dat opnieuw kalibreren nodig is bij het overschakelen naar deze modus.

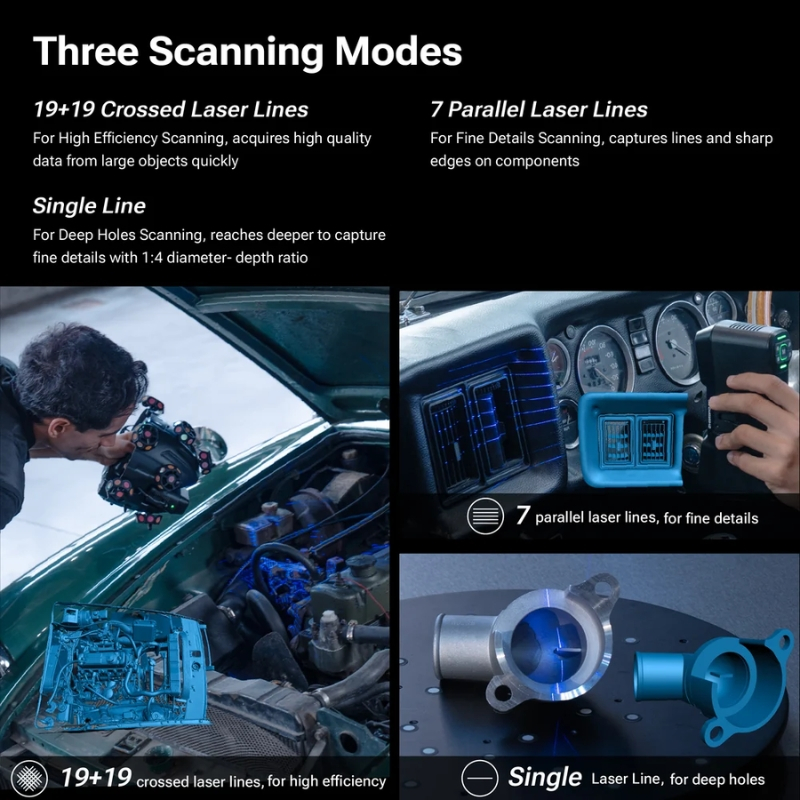

De drie laserscanmodi van de EinScan Trak
19 + 19 gekruiste laserlijnen voor snel scannen
De modus met 19 + 19 gekruiste laserlijnen is ontworpen voor het snel scannen van grote oppervlakken.
Deze configuratie maakt het mogelijk om snel grote hoeveelheden gegevens vast te leggen en is bijzonder geschikt voor grote objecten. De EinScan Trak haalt tot 2.630.000 punten per seconde, afhankelijk van de gekozen scaninstellingen.
7 parallelle laserlijnen voor gedetailleerde scans
De modus met 7 parallelle laserlijnen is gericht op een gedetailleerde analyse van oppervlakken. Hiermee kunnen met name fijnere details van randen en complexe geometrieën worden vastgelegd.
Het systeem kan een resolutie tot 0,05 mm bereiken en is daarmee geschikt voor toepassingen waarbij het vastleggen van kleine details tijdens het 3D-scannen centraal staat.
Enkele laserlijn voor diepe holtes
De enkele laserlijn is ontworpen voor het analyseren van zones die met andere configuraties moeilijk bereikbaar zijn. Deze modus is bijzonder geschikt voor het vastleggen van diepe holtes, uitsparingen en smalle zones.
Deze modus vormt een aanvulling op de gekruiste en parallelle lijnen en past de scan aan de geometrie van het onderdeel aan, zodat ook in moeilijk bereikbare zones de benodigde informatie wordt vastgelegd.
Alle kenmerken van de EinScan Trak
Volumetrische nauwkeurigheid tot 0,1 mm
De EinScan Trak biedt een volumetrische nauwkeurigheid tot 0,1 mm binnen het trackingvolume.
Deze eigenschap zorgt voor een consistente nauwkeurigheid bij het scannen van objecten met verschillende afmetingen binnen hetzelfde trackingstation. Het systeem is daarmee geschikt voor professioneel 3D-scannen, met name voor industriële toepassingen en reverse engineering.

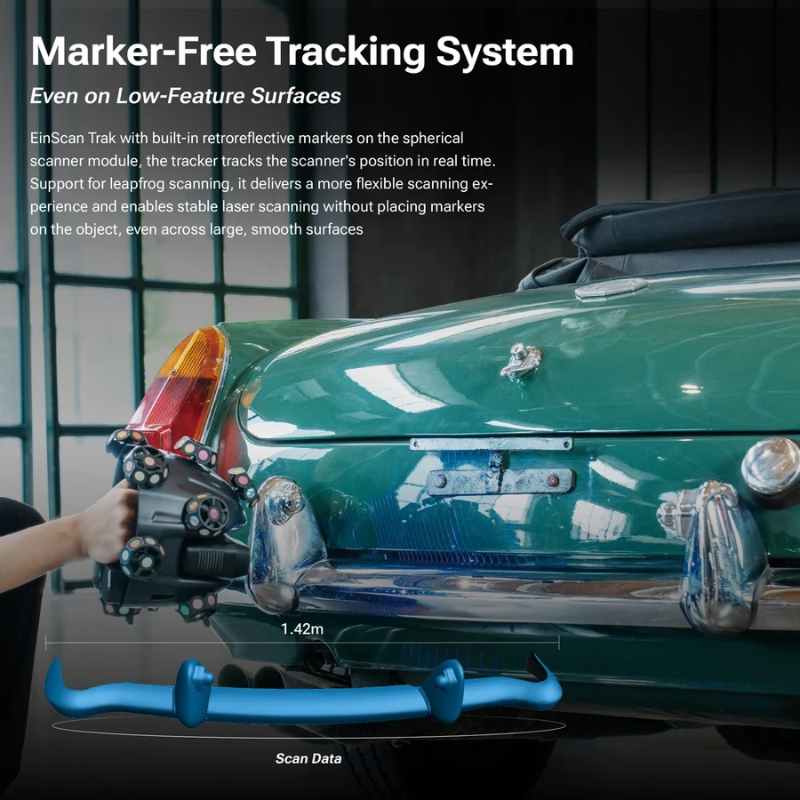

Markerloos scannen met de Tracker
Het trackingsysteem van de EinScan Trak maakt het mogelijk om te scannen zonder systematisch markers op het object aan te brengen. In Tracking-modus kan de scanner de tracking van de tracker gebruiken om de gegevens rechtstreeks vast te leggen.
Deze aanpak vergemakkelijkt met name het scannen van grote objecten of oppervlakken waarop het aanbrengen van markers niet praktisch zou zijn.

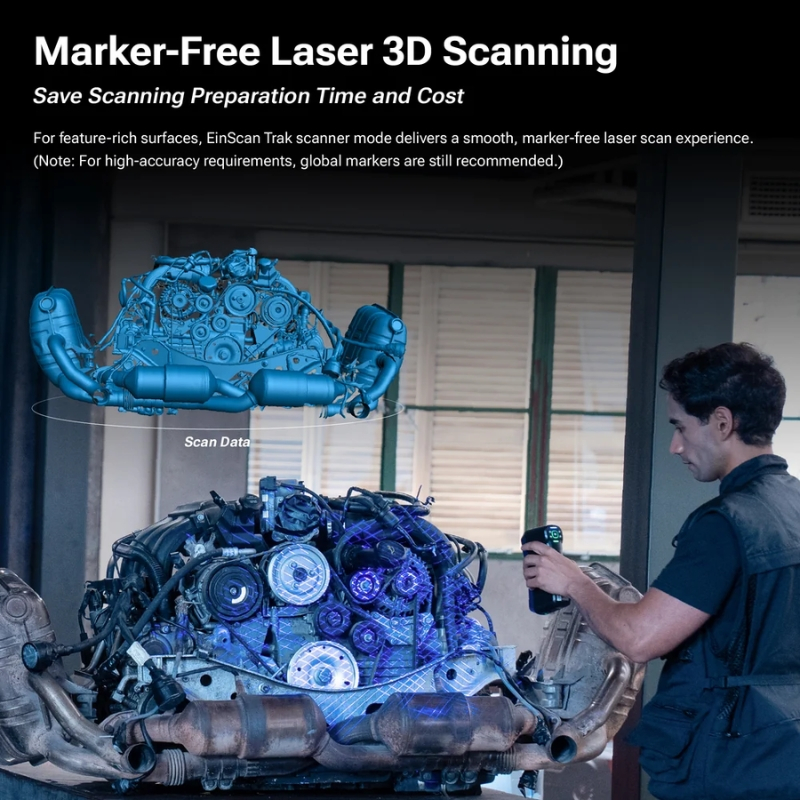

Markerloos scannen in lasermodus
Ook de handscannermodus maakt markerloos scannen mogelijk wanneer de geometrie van het object voldoende kenmerken biedt voor een goede uitlijning.
Het systeem gebruikt hierbij de geometrische kenmerken van het oppervlak. Deze functie is bijzonder nuttig wanneer markers niet kunnen worden aangebracht of wanneer het object voldoende kenmerkende vormen heeft.
Snelle kalibratie voor een eenvoudige ingebruikname
De EinScan Trak beschikt over een kalibratiesysteem dat is ontworpen om de voorbereiding van de scanner en tracker vóór het scannen te vereenvoudigen. De procedure maakt het mogelijk om snel de vereiste omstandigheden voor tracking en 3D-opname te herstellen.
Dankzij de draadloze werking hoeven de verschillende apparaten tijdens het scannen bovendien niet opnieuw met kabels te worden verbonden.
Scansnelheid tot 2.630.000 punten/s
Met een snelheid tot 2.630.000 punten per seconde is de EinScan Trak ontworpen om het vastleggen van 3D-gegevens te versnellen. Deze snelheid is bijzonder geschikt voor grote oppervlakken en omvangrijke objecten.

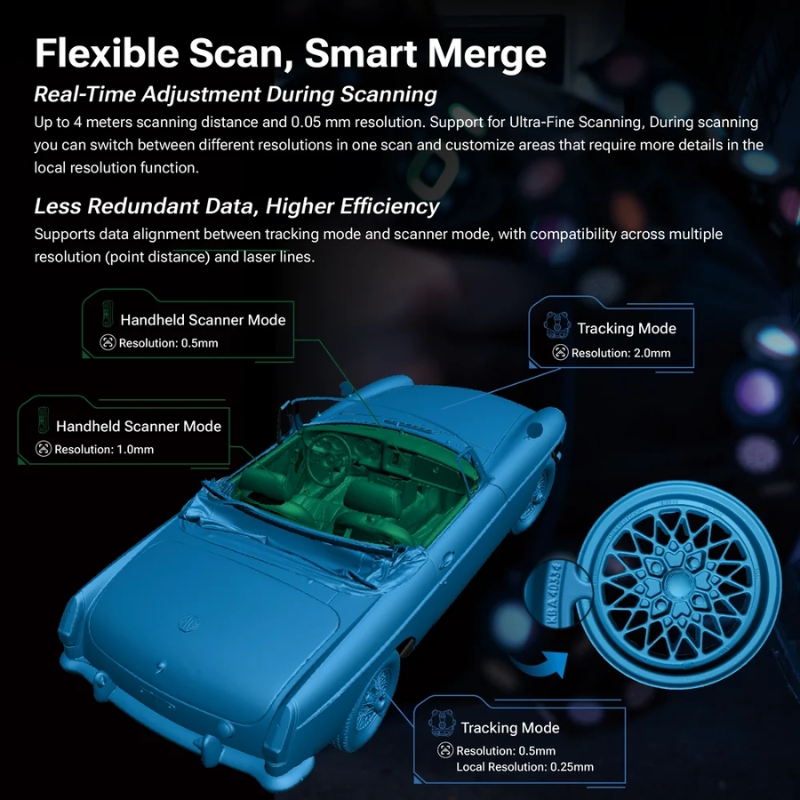

De verschillende lasermodi maken het vervolgens mogelijk om de gegevensacquisitie aan te passen aan het gewenste detailniveau, met een instelbare resolutie van 0,05 tot 10 mm.
Draadloze vrijheid en groot scanvolume
De EinScan Trak werkt draadloos via een speciale router die de verbinding tussen de scanner, tracker en computer verzorgt. Het trackingvolume bedraagt maximaal 15 m³, met een trackingafstand van 800 tot 4.000 mm.
Dit ontwerp maakt het eenvoudiger om rond objecten te bewegen en biedt meer vrijheid bij het scannen van grote objecten.

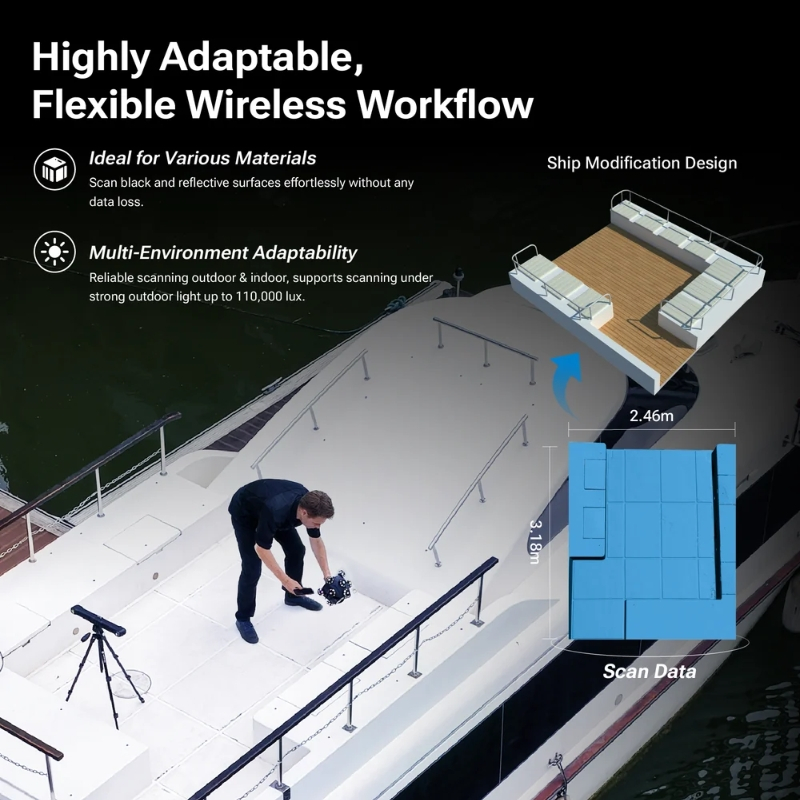

Aanpassing aan verschillende scanscenario's
De EinScan Trak is geschikt voor verschillende materialen en werkomgevingen. Zo kunnen onder andere zwarte en reflecterende oppervlakken, zoals autovelgen, worden gescand zonder gegevensverlies.
De scanner kan zowel binnen als buiten worden gebruikt en ondersteunt sterke lichtomstandigheden tot 110.000 lux.

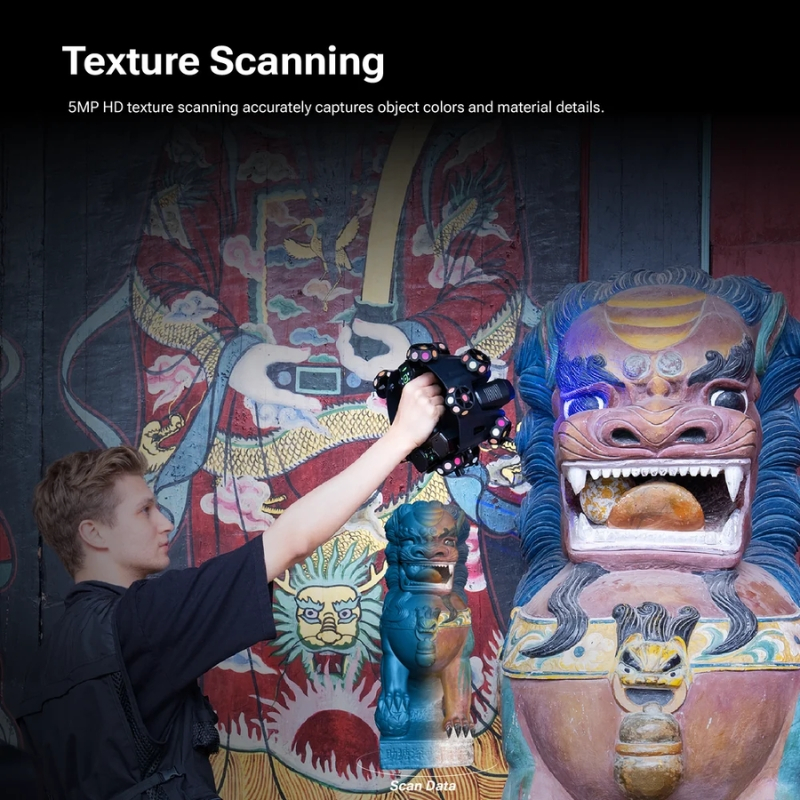

3D-scannen in kleur en met texturen
De EinScan Trak ondersteunt het vastleggen van texturen via de 5 MP-kleurencamera. Textuurgegevens kunnen zowel in Tracking-modus als in de scannermodus worden vastgelegd.
Deze functie verrijkt 3D-modellen met visuele informatie en breidt de mogelijkheden van de scanner uit voor projecten die een kleurweergave vereisen.

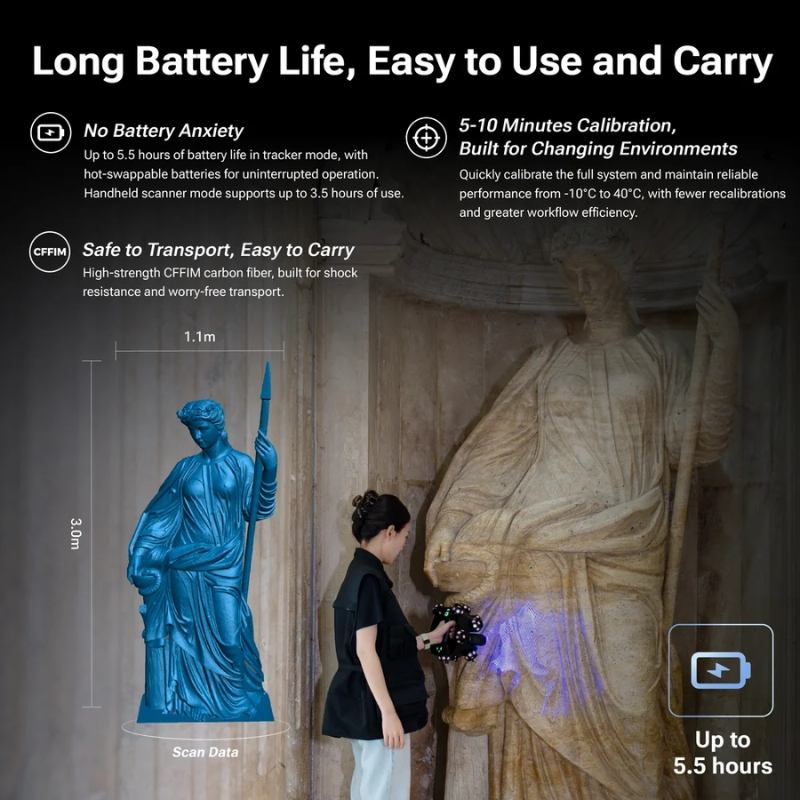

Lange batterijduur tot 5,5 uur
De EinScan Trak biedt tot 5,5 uur batterijduur voor draadloos gebruik. Het systeem wordt geleverd met vier oplaadbare batterijen en ondersteunt het hot-swappen van afzonderlijke batterijen.
Dankzij dit ontwerp kunnen scanwerkzaamheden worden voortgezet terwijl de mobiliteit van de scanner en tracker behouden blijft tijdens projecten met lange scansessies.

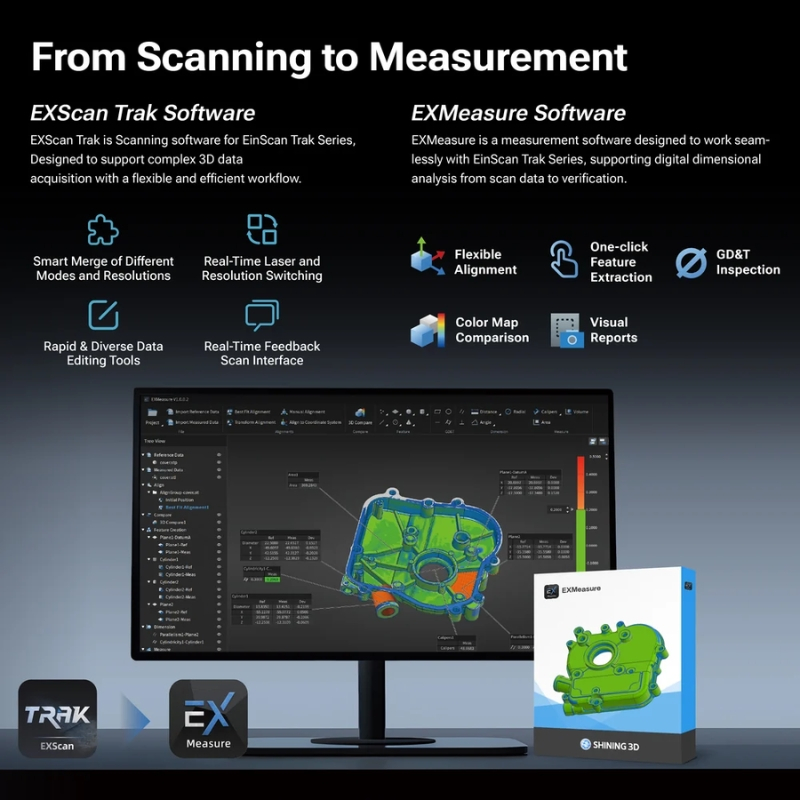

Combineer de EinScan Trak met geavanceerde software

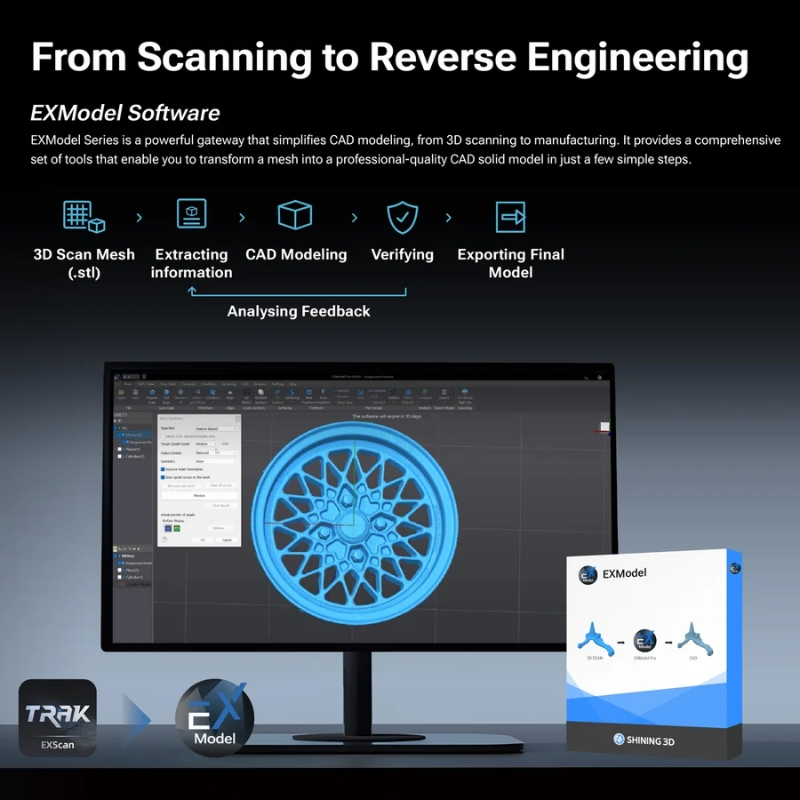

De EinScan Trak werkt met de softwareomgeving EXScan Trak, waarmee de verschillende scanmodi, acquisitie-instellingen en uitlijningsfuncties kunnen worden beheerd. De gegevens kunnen vervolgens met EXModel Pro worden verwerkt voor workflows voor reverse engineering.
Het software-ecosysteem van SHINING 3D is ook compatibel met oplossingen zoals EXMeasure, PolyWorks, Geomagic Control X en Geomagic Design X, afhankelijk van de vereisten van het project.
Onze beoordeling van de Shining 3D EinScan Trak
De EinScan Trak onderscheidt zich door zijn veelzijdigheid en bewegingsvrijheid. De draadloze werking, gecombineerd met de tracker, maakt het eenvoudiger om onderdelen van verschillende afmetingen te scannen, terwijl de drie lasermodi het mogelijk maken de gegevensacquisitie aan de geometrie van het object aan te passen.
De mogelijkheid om zwarte of reflecterende oppervlakken te scannen en zowel binnen als buiten te werken, biedt bovendien veel flexibiliteit voor 3D-scanprojecten.

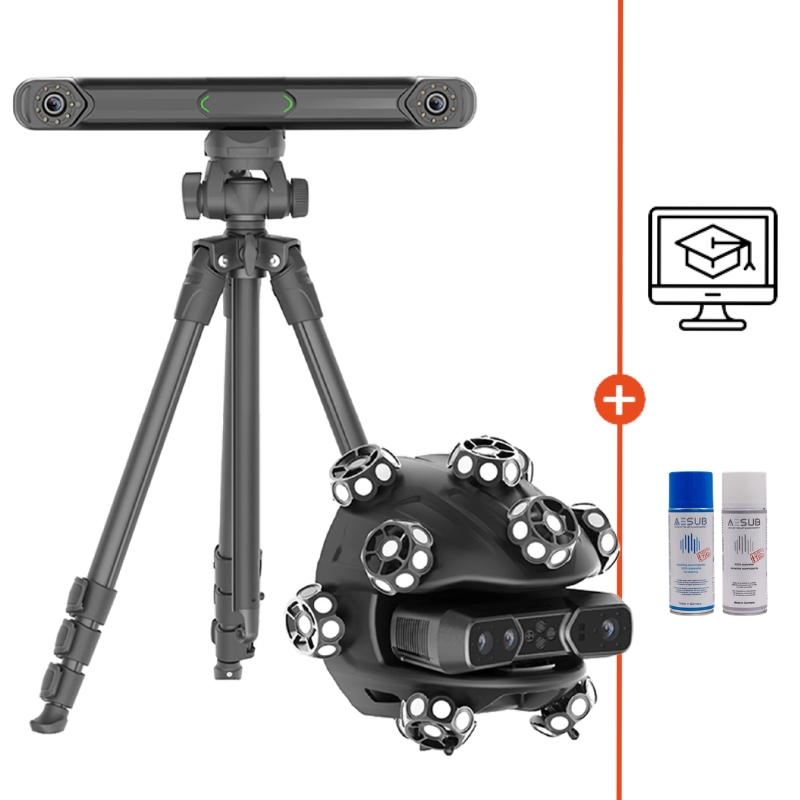

✔️ EinScan Trak Scanner ✔️ EinScan Trak Tracker ✔️ Systeemkalibrator ✔️ Set markers + markerschraper ✔️ Kalibratiestang ✔️ Batterijen x4 ✔️ USB-stick ✔️ USB Ethernet-adapter ✔️ Ethernetkabel voor router ✔️ Voedings- en datakabels van 4,5 m x2 ✔️ Voedingskabel van 2 m (Type C naar C) ✔️ Voedingskabel ✔️ Voedingsadapter met adapterset voor stekkers in verschillende landen ✔️ Statief ✔️ Reinigingsdoek ✔️ Ethernet-router ✔️ Batterijvak ✔️ Verpakkingsdoos ✔️ Snelstartgids en paklijst
