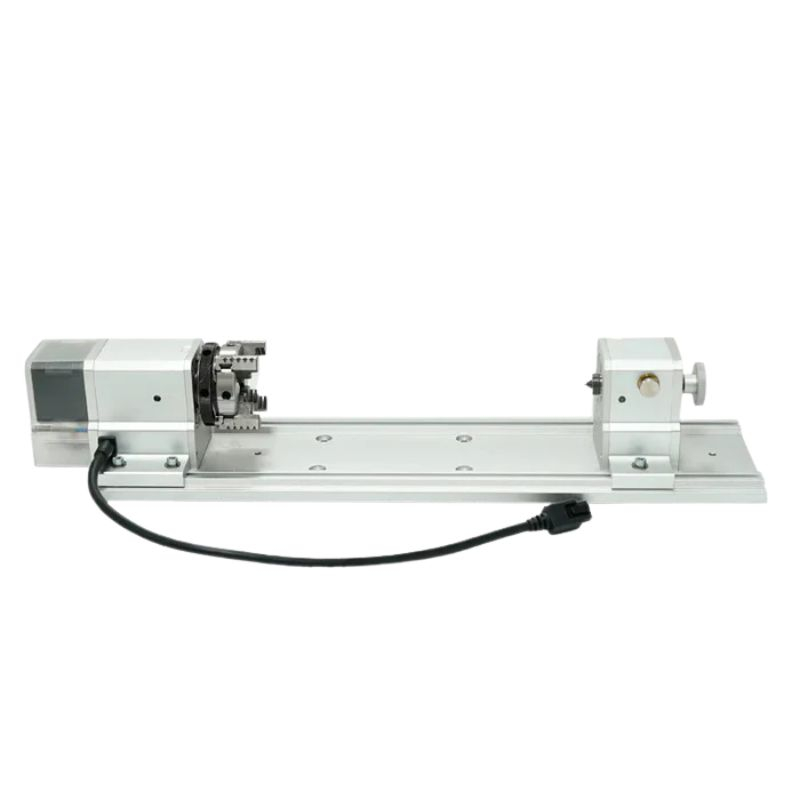

Als je een Carvera verder gebruikt dan 3 assen, verandert de Makera Carvera 4e as module een desktop CNC in een machine die rotatiecontouren en multidirectionele bewerkingen aankan zonder meerdere opstellingen.

Deze module is specifiek ontworpen voor de Carvera-serie en maakt gebruik van een Harmonic Drive-reductor: een bijna spelingvrije aandrijvingstechnologie die positioneringsfouten en speling tijdens rotatie minimaliseert. Cruciaal voor herhaalbaarheid en precisie bij technische of artistieke onderdelen.

Componenten & Prestaties

• Aandrijfsysteem: Harmonic Drive voor vloeiende, nauwkeurige bewegingen met minimale backlash.
• Motor: Compacte NEMA17-stappenmotor, efficiënt bij constant koppel.
• Rotatieprecisie: ~0,01° voor zeer fijne details.
• Maximale snelheid: tot 2400°/min voor vloeiende cycli op complexe vormen.
• Werkgebied: Ø 92 mm × 240 mm, geschikt voor cilindrische of lange onderdelen.
• Materialen: hout, kunststof, non-ferrometalen voor projecten van ambacht tot functionele onderdelen.

Waarom deze module het verschil maakt

Bij een standaard 3-assige CNC moet het onderdeel vaak opnieuw worden gepositioneerd om meerdere vlakken of ronde vormen te bewerken: tijdrovend en foutgevoelig. De 4e as maakt het mogelijk:

• Sequentiële bewerkingen zonder herpositionering
• Overgang van vlakke naar cilindrische oppervlakken zonder opnieuw klemmen
• Geoptimaliseerde operaties door precieze besturing van as A

MakeraCAM of alternatieven zoals Fusion 360 en VCarve beheren deze extra as en genereren de correcte G-code.

Gebruiksadvies

• Installatie: volg de procedure voor een correcte mechanische en elektrische integratie.
• Kalibratie: kalibreer as A zorgvuldig (startpositie, terugkeer naar nul) voor precisie en herhaalbaarheid.
• 4-assige bewerking: geef prioriteit aan geïndexeerde bewerkingen bij technische onderdelen voordat simultane bewegingen worden uitgevoerd.
• CAM: gebruik aangepaste strategieën – langzame rotatie voor afwerking, afruiming met duidelijke speling – om de Harmonic Drive optimaal te benutten.

Wil je je Carvera tot het uiterste benutten, dan is deze 4e as module geen gadget: het is een brug naar vrije vormen, complexe prototypes en schonere afwerkingen zonder meerdere opstellingen.
